> > 半自動切替減圧弁・装置 TN-50C-CVN , TN-50HC-CVN

半自動切替減圧弁・装置

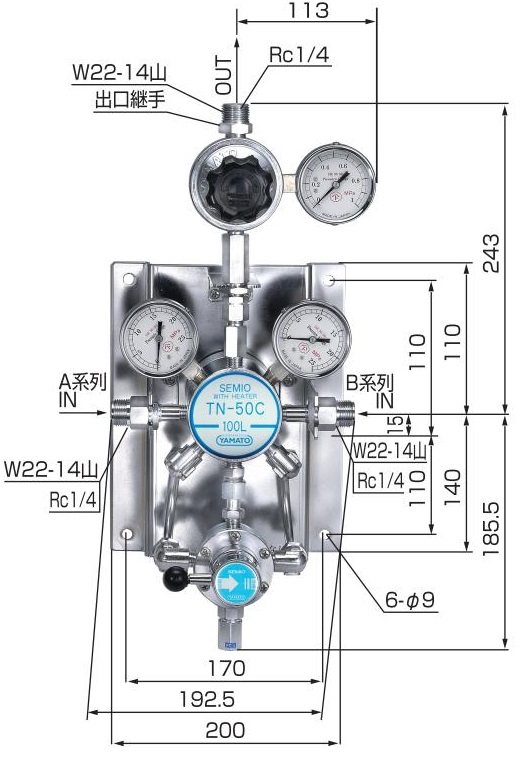

TN-50C-CVN , TN-50HC-CVN

半自動切替減圧弁・装置 ヒーター付半自動切替セミオTN-50C-CVNシリーズ


カテゴリー 半自動切替減圧弁・装置
シリーズ名 ヒーター付半自動切替セミオTN-50C-CVNシリーズ
製品名 TN-50C-CVN , TN-50HC-CVN
特徴 ・ガスの供給(ボンベ)を2系列に分け、どちらか一方の系列よりガスを供給し、一方のボンベが空になると、他方の系列に自動的に切り替わる装置です。
 その間に、空になったボンベを交換することで連続してガスを供給できます。
・切替が1台の減圧弁で可能となったため、取付スペースも小さくてすみます。
・切替ハンドルを倒すだけで切り替わるので、操作が簡単です。
・炭酸ガス等は、減圧すると温度降下し、弁が作動しなくなります。これを防止するために各系列の入口側にてガスを加温し、温度降下してもガスが安定して供給出来るように電熱ヒーターを内蔵しております。又、カートリッジヒーターを本体に直接取り付けていますので、熱効率が良く、コンパクトになっております。
・接点付圧力計付が可能です。
・水素等の可燃性ガスには使用できません。

基本情報

仕様

型式 TN-50C-CVN , TN-50HC-CVN
使用ガス CO2
一次側圧力(MPa) TN-50C-CVN:1.5〜15
TN-50HC-CVN:2〜15
三次側圧力(MPa) TN-50C-CVN:0.1〜0.5
TN-50HC-CVN:0.5〜0.99
材質 真鍮
質量 10.5kg
標準流量(L/min) CO2 : 200 (P1≦7MPa)
150 (7<P1≦12MPa)

注意点

・使用圧力により切替・設定圧力・圧力計が変更になることがありますので注意して下さい。
・認定品は、製作できません。
・作業終了時にヒーター電源を切る場合は、半自動切替セミオ上流側の入口弁は閉止して下さい。
(入口弁が開かれた状態で放置すると炭酸ガスが液化し、再度ヒーター電源を入れたときに異常昇圧する可能性があります。)
・使用中、外部に霜や水滴が付着することがありますが、ご使用になれます。
・200V仕様は、受注生産品となります。
・逆止弁は内蔵しておりません。
