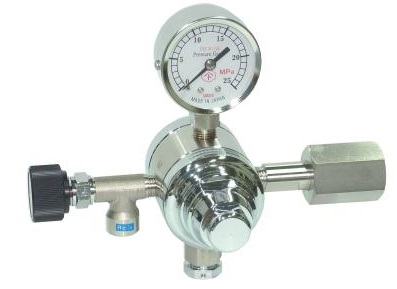

分析機用圧力調整器 NPR-1シリーズ
| カテゴリー | 分析機用圧力調整器 |
|---|---|
| シリーズ名 | NPR-1シリーズ |
| 製品名 | NPR-1B |
| 特徴 | NPR方式(バランス構造)の採用により、一段減圧構造にも関わらず安定した調整圧力を維持します。 ガス純度99.99%のガス供給に最適です。 ・経済産業大臣認定品として製作可能です。高圧ガス設備に使用する場合は認定品をお選び下さい。 ・流れ方向は、左側入口(左高圧)のタイプが製作可能です。 ・NPR-LB , NPR-MBは、バランス式ではありませんが、一次側圧力が低いため、安定した調整圧力を維持します。 |
仕様
| 型式 | NPR-1B |
|---|---|
| 一次側圧力(MPa) | 2〜20 |
| 二次側圧力(MPa) | 0.2〜0.99 |
| 材質 | C3604B |
| 質量 | 1.6kg |
| 標準流量(L/min) | 320 (P1=15MPa , P2=0.99MPa) |
| 最大流量(L/min) | 400 (P1=15MPa , P2=0.99MPa) |
注意点
1.二次側使用圧力 0.2MPa以下で、圧力精度が必要な場合や、1L/min以下で、ご使用される場合は、MSR-(総合カタログ P.147)を選定して下さい。
2.NPR-HB・NPR-MBの出口バルブは、YRV-1BA(P.182)となります。又、出口接続N35,N36は製作できません。
3.*3の型式につきましては、各納期(標準・認定・左高圧) プラス 7日間になります。
4.NPR-LB・MBに安全弁は付きません。
